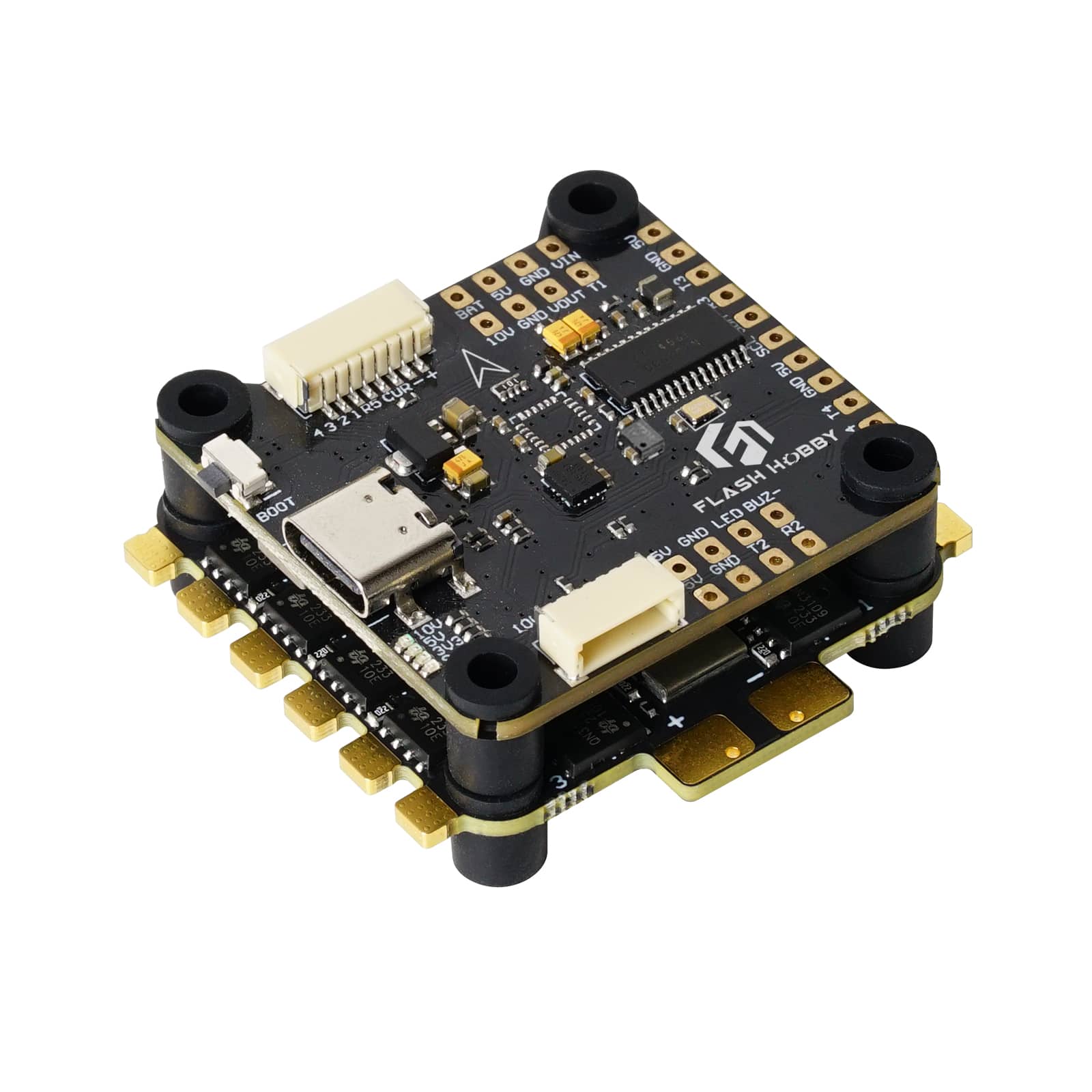

F405 STACK FLIGHT CONTROLER

●Αντικείμενο: Ελεγκτής πτήσης στοίβας F405
●MCU:STM32F405
●IMU(Gyro): ICM42688
●Τύπος θύρας USB: Τύπος-C
●Βάρος: 7,5g
●Μέγεθος τοποθέτησης: 30,530,5mm
●Διάσταση: 37(L) x 37(Π) x 6,6(Υ) mm
FLASH HOBBY BLS 50A 30,5x30,5 4-σε-1 ESC
●Υλικολογισμικό: BLS 16.7
●Βάρος: 12g
●Διάσταση:42,3(L) 37(Π) * 6,2mm(Υ)
●Μέγεθος τοποθέτησης: 30,5 x 30,5 mm (διάμετρος οπής 4 mm)
●Πρωτόκολλο ESC: DSHOT300/600

Μοντέλο:F405 Stack

Αποστολή Ερώτησης

περιγραφή προϊόντος

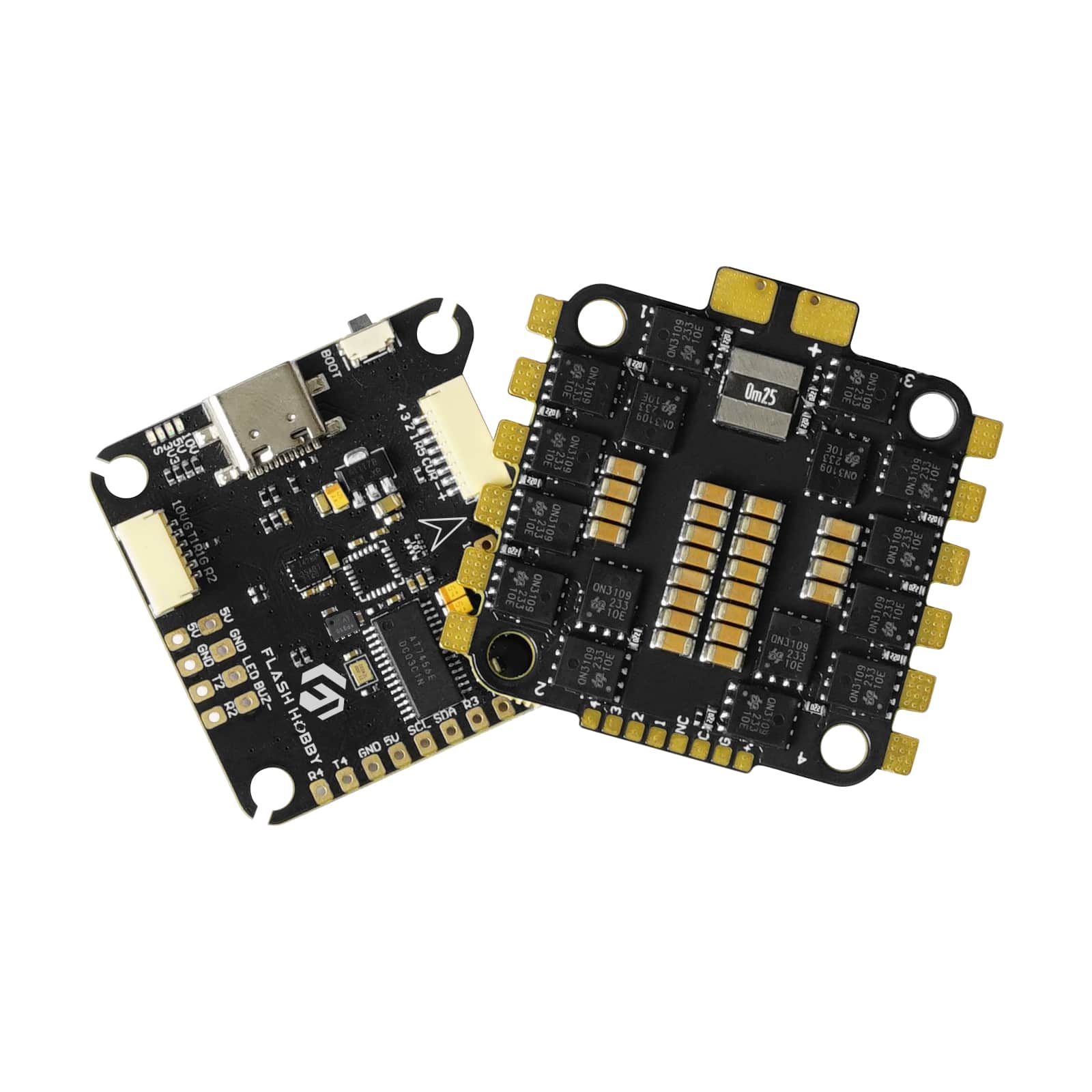

F405 3-6S 30X30 FC&ESC FPV Stack MPU6000 F405 stack flight controller BLHELIS 50A 4in1 ESC for FPV Freestyle Drone Model

Θα γίνει λήψη του υλικολογισμικού ως παρακάτω σύνδεσμος:

https://github.com/betaflight/betaflight-configurator/releases/download/10.9.0/betaflight-configurator_10.9.0_win64-installer.exe

Προδιαγραφές
Ονομασία προϊόντος	FLASH HOBBY F405 30.5x30.5 Flight Controller
MCU	STM32F405
IMU (Γυροσκοπικό)	ICM42688
Τύπος θύρας USB	Τύπος-C
Βαρόμετρο	BMP280
OSD Chip	BetaFlight OSD με τσιπ AT7456E
Τρόπος σύνδεσης μονάδας αέρα DJI	Υποστηρίζονται δύο τρόποι: σύνδεσμος 6 ακίδων ή απευθείας συγκόλληση.
Βύσμα DJI 6 ακίδων	Υποστηρίζεται. Πλήρως συμβατό με DJI O3/RunCam Link/Caddx Vista/DJI Air Unit V1, δεν χρειάζεται να αλλάξετε καλώδιο.
Μαύρο κουτί	Μαύρο κουτί 16M
Είσοδος αισθητήρα ρεύματος	Υποστηρίζεται. Για 50A ESC, παρακαλούμε ορίστε κλίμακα = 180 και Offset = 0.
Είσοδος ισχύος	3S - 6S Lipo (Μέσω υποδοχής ESC 8-PIN)
Έξοδος 5V BEC	Έξοδος 5 grous 5V，το συνολικό φορτίο ρεύματος είναι 3Α
Έξοδος 9V	3 ομάδες Έξοδος 9V，το συνολικό φορτίο ρεύματος είναι 2,5Α
Έξοδος 3,3 V	1 ομάδα Έξοδος 3,3V，Το μέγιστο ρεύμα είναι 300 mA
Σήμα ESC	Μ1 - Μ4
UART	6 σετ (UART2 UART5, UART3), UART6 (Αφιερωμένο για SBUS), UART4 (Αφιερωμένο για τηλεμετρία ESC), UART1 (Αφιερωμένο για ρύθμιση δεδομένων VTX)
Sbs	Εντοπισμός σφαλμάτων στο κανάλι UART6
Τηλεμετρία ESC	UART R4 (UART4)
I2C	Υποστηρίζεται. Τακάκια SDA & SCL στην μπροστινή πλευρά. Χρησιμοποιείται για μαγνητόμετρο.
LED Pad	Υποστηρίζεται. Μαξιλάρια LED, 5V και GND στο κάτω μέρος της μπροστινής πλευράς. Χρησιμοποιείται για WS2812 LED που ελέγχεται από το υλικολογισμικό Betaflight.
Βομβητής	υποστηρίζεται，Τακάκια 5V,BZ για Buzzer 5V
Κουμπί BOOT	Υποστηρίζεται.
	[ΕΝΑ]. Πατήστε και κρατήστε πατημένο το κουμπί BOOT και ενεργοποιήστε το FC ταυτόχρονα, θα αναγκάσει το FC να εισέλθει σε λειτουργία DFU, αυτό είναι για το υλικολογισμικό που αναβοσβήνει όταν το FC γίνει τούβλο.
	[ΣΙ]. Όταν το FC είναι ενεργοποιημένο και σε κατάσταση αναμονής, το κουμπί BOOT μπορεί να χρησιμοποιηθεί για τον ελεγκτή των λωρίδων LED που είναι συνδεδεμένες στις υποδοχές LED1-LED4 στην κάτω πλευρά. Από προεπιλογή, πατήστε σύντομα το κουμπί BOOT για να κυκλώσετε τη λειτουργία εμφάνισης LED. Πατήστε παρατεταμένα το κουμπί BOOT για εναλλαγή μεταξύ της λειτουργίας SpeedyBee-LED και της λειτουργίας BF-LED. Στη λειτουργία BF-LED, όλες οι λωρίδες LED1-LED4 θα ελέγχονται από το υλικολογισμικό Betaflight.
Υποστηριζόμενο υλικολογισμικό Flight Controller	BetaFlight (Προεπιλογή),
Όνομα στόχου υλικολογισμικού	STM32F405
Βάση	30,5 x 30,5 mm (διάμετρος οπής 4 mm)
Διάσταση	37 (L) x 37 (Π) x 6,6 (Υ) mm
Βάρος	7,5 γρ
Ονομασία προϊόντος	FLASH HOBBY BLS 50A 30,5x30,5 4-σε-1 ESC
Υλικολογισμικό	BLS 16.7
Σύνδεσμος λήψης PC Configurator	https://esc-configurator.com/
Συνεχές Ρεύμα	50A * 4
Ρεύμα έκρηξης	60A (5 δευτερόλεπτα)
TVS Προστατευτική δίοδος	Ναί

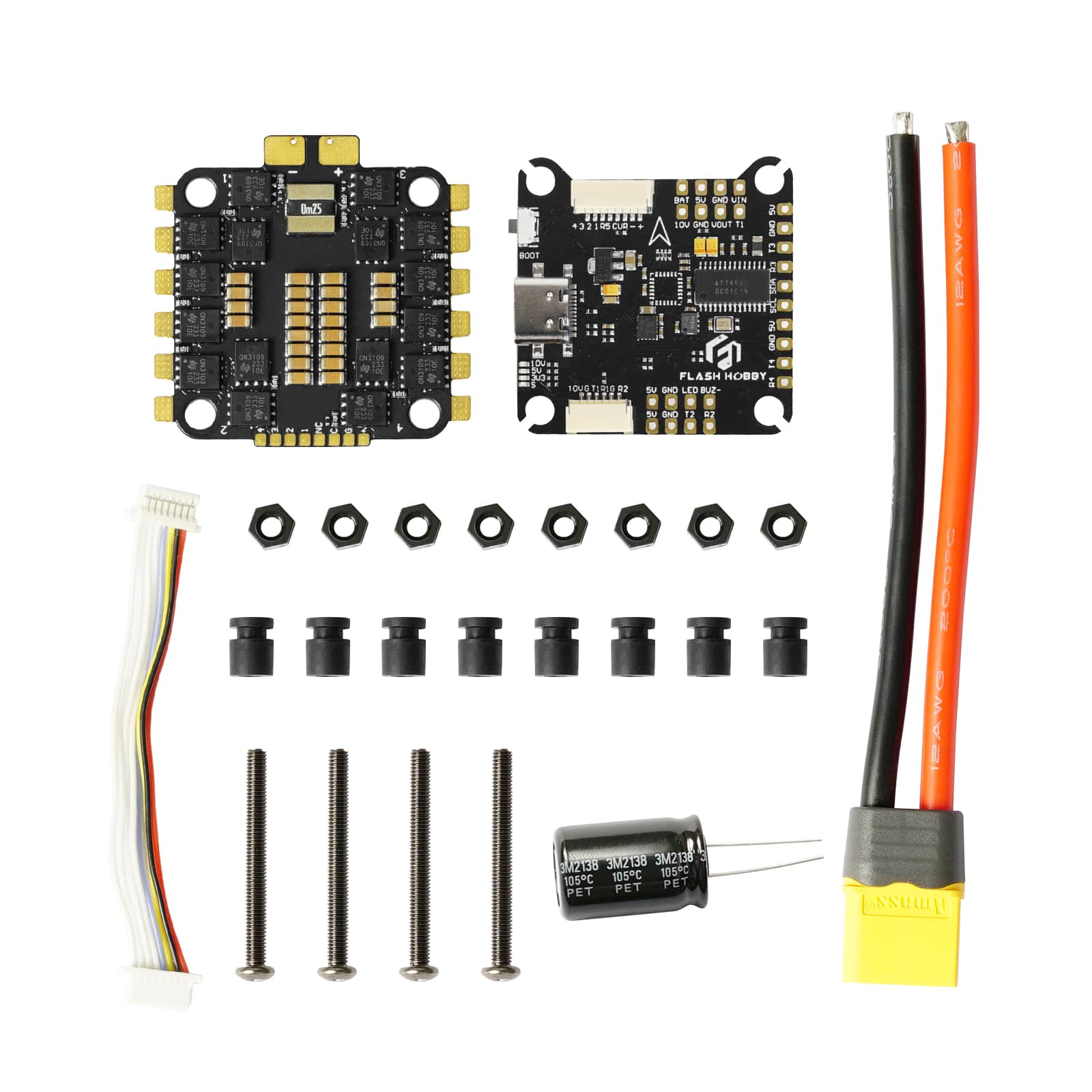

Εξωτερικός πυκνωτής	35V560uF Πυκνωτής χαμηλού ESR (Στη συσκευασία)
Πρωτόκολλο ESC	DSHOT300/600
Είσοδος ισχύος	3-6S LiPo
Έξοδος ισχύος	VBAT
Αισθητήρας ρεύματος	Υποστήριξη (Κλίμακα=180 Μετατόπιση=0)
Τηλεμετρία ESC	Δεν υποστηρίζεται
Βάση	30,5 x 30,5 mm (διάμετρος οπής 4 mm)
Διάσταση	42,3 (L) * 37 (Π) * 6,2 mm (Υ)
Βάρος	12 γρ

Ως υπενθύμιση, εάν δεν έχετε βαρόμετρο μετά την αναβάθμιση και την υποβάθμιση ενός προγράμματος, εισαγάγετε το πεδίο Custom defines στο παράθυρο αναβάθμισης:
ορισμός USE_BARO_DPS310 ορισμός USE_BARO_SPI_DPS310
